因为现代科技的快速发展，温度传感器在各种应用场景的作用变得愈发重要。在诸多温度传感器的类型当中，NTC（负温度系数）热敏电阻因其高精度和良好的灵敏度，广泛应用于家电、医疗设备、汽车电子等领域。然而，NTC温度传感器的一个显著缺点是其非线性特性，这对实际测量和应用带来了一定难度。

Part 01

NTC温度传感器的工作原理

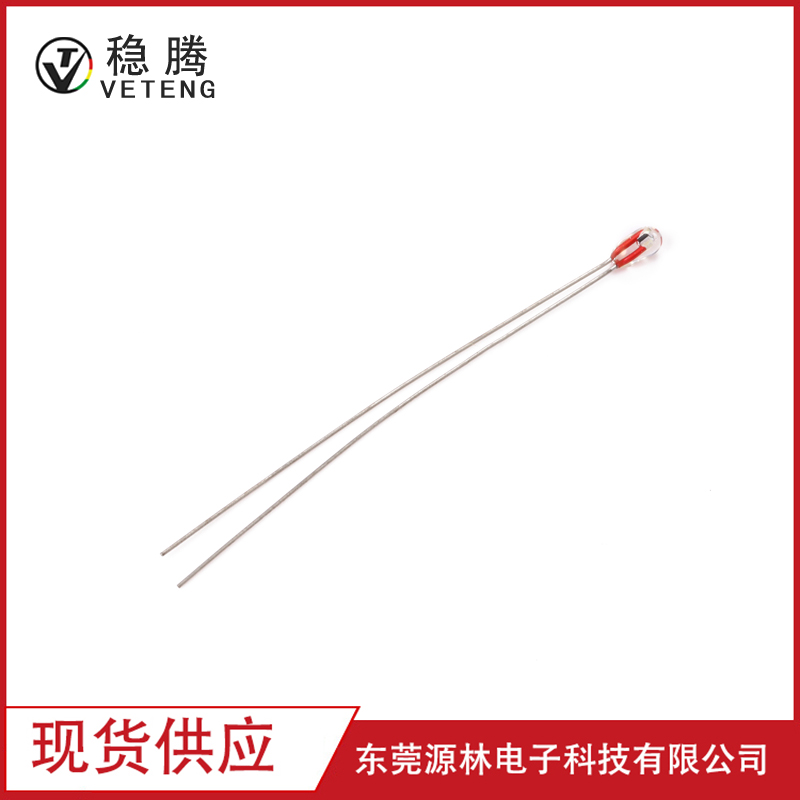

NTC热敏电阻是一种电阻温度特性呈现负温度系数的传感器，即随着温度升高，其电阻值减小。这种变化的特性使得NTC热敏电阻可以通过测量电阻变化来判断温度。然而，NTC热敏电阻的电阻—温度关系是显著的非线性。

Part 02

温度与电阻的关系

具体来说，NTC热敏电阻的电阻值随温度变化的关系可以用Steinhart-Hart公式来描述：

其中，T为绝对温度（K），R为电阻值（Ω），C1、C2、C3为系数。虽然Steinhart-Hart公式能够很好地描述NTC热敏电阻的特性，但由于公式的非线性，本质上对实际应用带来了计算复杂性和精度问题。

非线性问题及其影响：

NTC温度传感器的非线性会影响温度测量的精度和数据处理的复杂性。在很多应用中，我们需要线性的温度输出，这样才方便后续的信号处理或控制系统的设计。未矫正的非线性特性会导致测量误差和响应时间问题，甚至影响设备的整体性能和可靠性。

Part 03

非线性的矫正方法

针对NTC温度传感器的非线性特性，不同应用场景下需要采用不同的矫正方法。常见的矫正方法有查表法、多项拟合、分段线性化、数字信号处理（DSP）、自适应算法各有优劣需要按照其特性选择合适于产品方案。

Part 04

选型中的注意事项与常见错误

查表法：

查表法是一种简单而有效的矫正方法。通过预先建立一个高精度的电阻-温度对照表，可以在测量时根据传感器的电阻值快速查找对应的温度值。这种方法精度高，计算快，但是需要预先进行大量的数据采集和标定工作。
优势： 高精度、快速处理。
劣势： 数据采集量大，对存储空间有较高要求。

多项式拟合：多项式拟合法是一种利用数学拟合来校正非线性的方法。常用二次或高次多项式来近似拟合NTC温度传感器的特性曲线。

分段线性化：分段线性化方法是将NTC温度传感器的电阻-温度特性曲线划分为多个线性区间。每个区间内近似认为电阻与温度呈线性关系，从而通过简单的线性插值来估算温度。这种方法折中了计算复杂性和精度。

数字信号处理（DSP）：随着数字计算技术的发展，越来越多的应用开始采用数字信号处理方法来矫正NTC温度传感器的非线性。通过数字滤波器、微分方程求解和实时校准算法等技术，可以实现高精度的温度测量。

自适应算法：

自适应算法是一种基于机器学习的非线性矫正方法。通过历史测量数据及实时数据训练模型，自适应算法可以自动调整矫正参数，实现动态修正。常见方法包括神经网络和模糊逻辑控制等。

优势： 自动化程度高，适应性强。
劣势： 实现复杂，需大量训练数据和计算资源。
