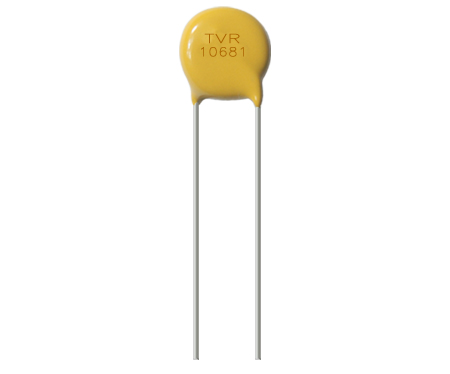

压敏电阻被遍及运用于电压保护、防雷、抑制电涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。如下是压敏电阻电路运用中的几个典范榜样实例。

1.电路输入过压保护

      大气过电压由于雷击诱发，大多半属于认为性过电压，雷击对输电路线放电爆发的过电压，这类过电压的电压值很高，可达100～10000V，形成的危险极大。是以对付必须对电气设备采用办法胁制大气过电压。可以采用压敏电阻器。一般采用与设备并联。若是电气设备要求残压很低时，可以采用多级防护。

2.胁制利用过电压防护

      电路利用过电压是电路任务状态溘然变化时，电磁能量急剧转化，快速释放时爆发的一种过电压，胁制这类过电压可以用压敏电阻器保护各类电源设备、机电等。

3.半导体器件的过压保护

      为了胁制半导体器件任务时由于某些启事爆发过电压时被废弃，经常使用压敏电阻加以保护，在晶体管发射极和集电极之间，可以在变压器的一次衔接压敏电阻，能无效地保护过电压对晶体管的损伤。在失常状态下，压敏电阻呈高阻态，只要很想的泄电流，而当经受过电压时，压敏电阻迅速酿成低阻状态，过电压能量以放电电流的模式被压敏电阻吸收，电涌电压消适量前，当电路或元件经受失常电压时，压敏电阻又回覆到高阻状体。对付二极管和晶闸管来说，一般将压敏电阻和这些半导体元件并联可以于电源并联，而且应惬心两个要求：一是重复行径的偏向电压要大与压敏电阻的残压，二是非重复行径的反向电压也要大于压敏电阻的残压。

4.接触器、继电器防护器

      当割断含有接触器，继电器等感性负载的的电路时，其过电压可以超过电源电压的数倍，过电压形成接点间电弧和火花放电，烧损触头，压缩设备寿命。由于压敏电阻在高电位的分流作用，从而保护了触点。压敏电阻和线圈并联时，触点间的过电压便是电源电压与压敏电阻残压之和，压敏电阻吸收的能量为线圈存储的能量，压敏电阻与触点勾串时，触点的过电压便是压敏电阻的残压，压敏电阻吸收的能量为线圈存储能量的1.2倍。
