电阻器（Resistance，通常用“R”表达），是一个标量，在物理学中表达电导体对电流阻碍作用的的大小。电导体的电阻器越大，表达电导体对电流的阻碍作用越大。电阻器一般用“R”、“RN”、“RF”、“FS”等符号来表达。
该电阻器由电导体两边的工作电压u和根据电导体的电流量即R=U/I。因而，当电导体两端的电压不变时，电阻越大，流过的电流越小；相反，电阻越小，流过它的电流就越大。
不同电导体的电阻器按其性质的不同还可划分为二种类别。一种称作线性电阻器或欧姆电阻，满足欧姆定律;另一种称作非线性电阻器，不满足欧姆定律。
电阻器元器件的电阻值的大小通常与溫度，原材料，长短，以及横截面积相关，衡量电阻器受溫度影响的大小的标量是温度系数，其界定为溫度每上升1℃时电阻值产生变化的百分数。电阻器的关键物理特性是变电能为热能，也可说它是一个能耗元器件，电流经过它就发生内能。
电阻器种类
（1）按电阻值特性分：固定电阻器、可调电阻、特种电阻器（热敏电阻器）
电阻值不可以转变的称作固定电阻器。电阻值可变的称作电位器或可变电阻器。
（2）按制造原材料分：碳膜电阻、金属膜电阻、无感电阻、线绕电阻等；
（3）按封裝的方式分：插件电阻器、贴片电阻；
（4）按功能分：负载电阻、采样电阻器、分流电阻器、保护电阻器
不同类别电阻器其特性参数均有一些的不同，在电源电路使用时必须考虑的点也不同。电阻器的电阻值是固定的通常是2个引脚，它可限定经过它所连支路的电流的大小。
理想电阻是线性的，流经电阻的瞬时电流与施加的瞬时电压成正比。用于分压的可变电阻器。在外露的电阻器体上，压紧着1到2个可移金属触点。触点位置确定电阻器体任一端与触点间的电阻值。
电阻的作用
电阻在电源电路中用作分压器、分流器、限流器和负载电阻。它可以与电容器一起形成滤波器和延迟电路，并用作电源电路或控制电路中的采样电阻。用作半导体管电源电路中的偏置电阻，以确定工作点等。
电阻器的系数
1、允许误差：标称电阻值（指电阻器上所标示的电阻值）与实际电阻值的差值跟标称电阻值之比的百分数称电阻值偏差，它表达电阻器的精度。允许误差与精度等级对应关系如下所示：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%、±10%、±20%?。?
2、额定功率和耐受电压值：
1）额定功率：指在常规的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的大功率。
（1）非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100
（2）线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500）耐受电压值（大工作电压）：允许的大连续工作电压。低压工作时，高工作电压较低。
如：
电源电路中流过电阻器的电流为100mA，电阻值为100Ω，那么在电阻器上的功率消耗为1W，挑选比较常见的贴片电阻，如封裝为0805或1206等是不合适的，会因为电阻器额定功率小而出現问題。因而，当挑选电阻器的额定功率达到1W以上(电路设计挑选电阻器的功率馀量通常为2倍以上)时，电阻器消耗的功率会使电阻器温度过高而出现问题。
同样的，耐压值挑选不合适的情况下，也会由于电阻器被击穿而导致系统设计的失败。在设计时通常会采用并接一个或2个MΩ级阻抗的电阻器进行能量泄放，而输入端是高压，即电阻器两端是要承受高压的，当电阻器的耐压值低压输入端高压的情况下，便会发生失效。

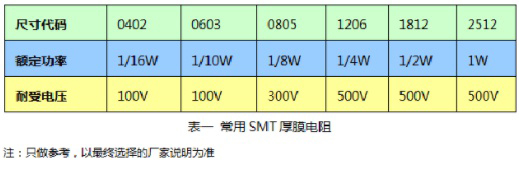

如下所示表一是比较常见SMT厚膜电阻器的参数，终选型时需与选购器件的厂家核实（此表来源于网上）：
3、温度系数：溫度每变化1℃所引发的电阻值的相对变化。温度系数越小，电阻器的稳定性越好。电阻值随溫度上升而增大的为正温度系数，相反为负温度系数。
4.老化系数:电阻器在额定功率和长期负载下电阻值相对变化的百分比，是表示电阻器寿命的参数。
5、噪声：发生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于电导体内部不规则的电子自由运动，使电导体任意两点的电压不规则变化。
电阻器识别
1.参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。换算方法是：1兆欧=1000千欧=1000000欧
2.电阻器的参数标注方法有3种，即直标法、色标法和数标法。
a.数标法关键用于贴片等小体积的电源电路，如：472表达47×100Ω（即4.7K）；104则表达100K

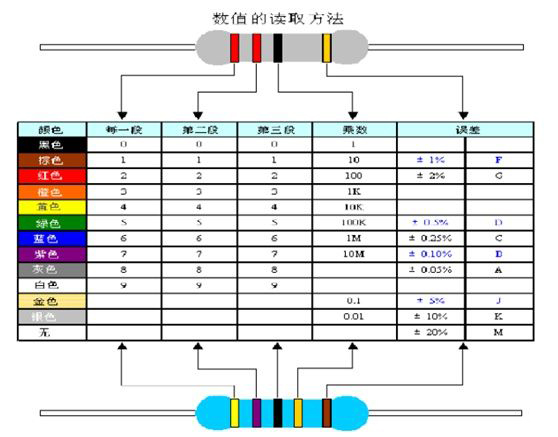

b.色环标注法使用多，现举例如下所示：
记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，
（2）数字万用表可直接测量电阻值两端；如是机械万用表将表笔短接后调零，再测量！
