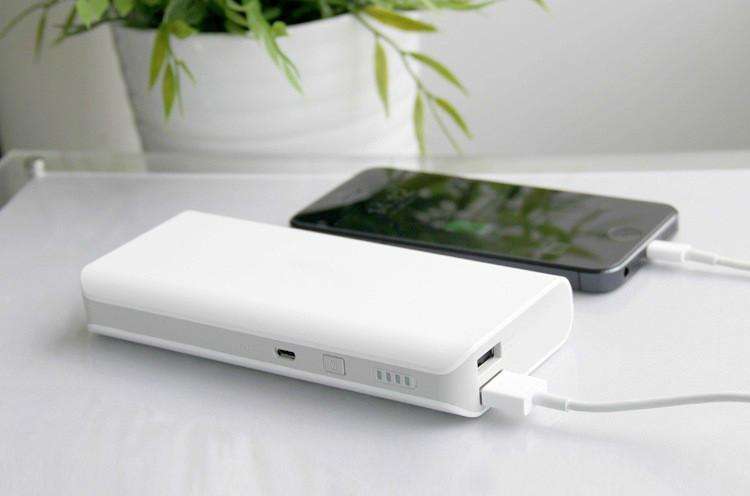

新闻上常常会出现手机电池或者充电宝爆炸伤人事件，这是因为这类商品欠缺合理的过热保护功能，源林电子生产制造的热敏电阻传感器能有效的检查电池温度，避免上述事件发生。近市场上推出的多款行动电源，就以不错的零组件用料、简单的金属外观设计，采低价策略杀入市场，推出后并造成大量抢购，同时引起相当多的讨论与话题，这都表现出其新型行动电源的受欢迎程度。这类行动电源，不仅提升电池容量至16000mAh外，输出也增加至两组，并保持原有的金属外观设计，以下就来看看这类行动电源的内部和以前的有哪些不同之处吧

打开外盒包装我们可以看到电池排列为正极彼此相对，负极朝两端方向，以镍片链接电池端点，镍片与电路板间也采用点焊连接，镍片自身使用耐热胶带加强绝缘.

采用电池为标称3200mAh/12Wh、小3100mAh/11.6Wh18650锂电池，其工作电压范围为4.35V~2.75V.

主电路板正面，红色框为TI德仪BQ24195，作为电池组充电及靠近MicroUSB的USB埠升压输出采用，绿色框为TI德仪TPS2513双组USB识别IC，让插入的Apple/Android装置可辨认为AC充电模式，浅蓝色框为两组USB输出个别的电流取样电阻及开关用MOSFET(8205B)，紫色框为电路板旁两颗电池负极端的电阻式保险丝

特别的地方就是在电路板旁两颗电池间增加贴上了一个温度保护用NTC热敏电阻，并用耐热胶带固定。这个设计是其他行动电源所没有的。也就是因为增加了这一个NTC热敏电阻让整个行动电源增加了更大的安全系数。并以此区分开了与旧式行动电源的不同之处。

主电路板背面，红色框为SILERGY的SY7065A同步整流升压电源IC，负责靠近电量指示灯的USB埠升压输出采用，绿色框为ABOV97F1204系列MCU(微控制器)，作为行动电源控制管理及电量显示采用，紫色框为锂电池过充/过放/过电流保护电路(由三颗8205BMOSFET及一颗IC组成)，这里也可以看到一个编号X的电阻式保险丝，用来负责下面三颗电池的负极端保护。
