1.贴片电阻

知识介绍：贴片电阻是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的片式电阻器。

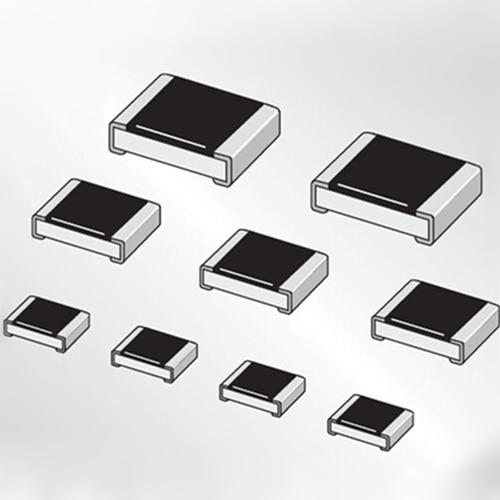

（贴片电阻）

需要资料与样品请联系客服

2.插装碳膜电阻

知识介绍：碳膜电阻是在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，后在外层涂上环氧树脂密封保护而成。其阻值误差一般较大，但价钱便宜。由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。

3.插装金属膜电阻

知识介绍：金属膜电阻是在瓷棒上面喷涂金属膜（如镍铬），并在金属膜上切割螺旋纹做出不同阻值，并且于瓷棒两端镀上金属。它的价格较碳膜电阻器贵，但精确度较高。

4.插装氧化膜电阻

知识介绍：金属氧化膜电阻是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（如氧化锌），并在金属氧化薄膜上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料，精度高，能够在高温下仍保持其安定性。

插装碳膜电阻、插装金属膜电阻、插装氧化膜电阻常用品牌：百亨、国巨、鲁元、鹤壁博大、南京先正

5.插装线绕电阻

知识介绍：绕线电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成的，优点：阻值精度高，功率较大，稳定可靠，温度系数小，能承受高温，在环境温度170℃下仍能正常工作；缺点：体积大、阻值较低，大多在100KΩ以下

常用品牌：百亨、国巨、南京先正

6.水泥电阻

知识介绍：水泥电阻是将金属线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀之材料保护固定，放入方形陶瓷框内，用水泥充填密封而成。它阻值一般不大，常用在强电输入电路做限流保护使用。水泥电阻器具有外形尺寸较大、耐震、耐湿、耐热等特性。

常用型号：MPR05BJ0E1250R020、MPR05BJ0E1250R030、MPR05BJ0E0950R010、MPR05BJ0E0950R025、MPR05BJ0E0950R030、MPR05BJ0E0950R020、BPR58CLH16 20LJ、RC5WJ0B200、RC5WJ0B124、BGR10CN-101J、BWR5CNR39J、BPR25CF20LJ、BPR25CF15LJ、RXR10B6R8J、RXR15B183J

常用品牌：百亨

7.排阻

知识介绍：排阻即网络电阻器,是将若干个参数完全相同的电阻集中封装在一起，组合制成的。排阻一般应用在数字电路上，比如作为某个并行口的上拉或者下拉电阻用,使用排阻比用若干只固定电阻更方便。

常用品牌：国巨、风华高科、大毅、威世、罗姆、KOA、厚声、旺诠

8.可调电阻

知识介绍：可调电阻有3个引脚，其中有两个定片引脚和一个动片引脚，还有一个调整旋钮，可以通过它改变动片，从而改变可变电阻的阻值。主要用于改变和串联器件的电流和电压。

选型建议：选用替换的可调电阻要考虑密封类型，若使用于环境温度变化较大场合，建议选用高精度的微调电阻

常用品牌：ECK、百斯特、松下、NOBEL、BOURNS

9.熔断电阻

知识介绍：熔断电阻器，是一种具有电阻器和熔断器双重作用的特殊元件,在电路中用字母“RF”或“R”表示。分为可恢复式熔断电阻器和一次性熔断电阻器。

选型建议：选用时要根据电路安全性需要考虑负载和电源不稳定的情况下，选择合适阻值和功率。

10.高压电阻

知识介绍：高压电阻器是适合在高电压、高压高频环境使用的电阻器。适用高压电子仪器设备及负载电阻，泄放及各种开关电源和模块中电流检测，大功率交直流电机控制启动、制动、调速等。

11.热敏电阻（PTC热敏电阻）

知识介绍：PTC热敏电阻是一种典型具有正温度系数的敏感性电阻，超过一定的温度（居里温度）时，它的电阻值随着温度的升高呈阶跃性的增高，一般适用于电路限流保护。

选型建议：

1.PTC热敏电阻器重点关注耐电压能力和耐电流能力两个指标。

2.从降低成本方面考虑，应选用高居里温度和小尺寸元件，并且使其周围敏感器件远离5cm。

常用型号：B59751U0120A040、MZ-47R-A、MZ3D、MZ92F-100RM300、MZ2J-390MU100、MZ8III-AB470P、JK60-017、PSB470NA2B507DSY

12.热敏电阻（NTC热敏电阻）

知识介绍：NTC热敏电阻器是负温度系数敏感电阻，以锰、钴、镍和铜等金属氧化物为主要材料，当温度升高时，电阻值降低，广泛用于测温、控温、温度补偿等方面。

选型建议：

1.温度测量使用时建议选择合适的B值，并且根据测量的温度范围和T-R曲线进行选型

2.电路保护应用时应考虑热敏电阻小阻值是否影响电路的安全性。

常用型号：B57421V2333J062、SL1210005、NTC 5D-15、MF58-503F3950、SCK15105MF、B57238S150M、SCK15056

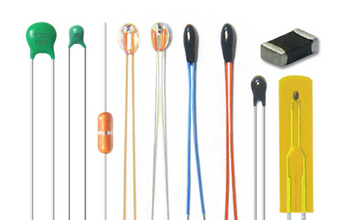

（NTC热敏电阻）

需要资料与样品请联系客服

13.热敏电阻（CTR热敏电阻）

知识介绍：CTR温度热敏电阻（CritiCal Temperature Resistor）具有负电阻突变特性，在某一温度下，电阻值随温度的增加急剧减小，具有很大的负温度系数，常应用于控温报警。

选型建议：CTR热敏电阻器重点关注耐电压能力和耐电流能力两个指标。

PTC热敏电阻、NTC热敏电阻、CTR热敏电阻常用品牌：兴勤、风华高科、TDK、武汉高理、安培龙、华工科技、顺康、丹东国通、宏明、威世 、爱普科斯、汕头松田、村田

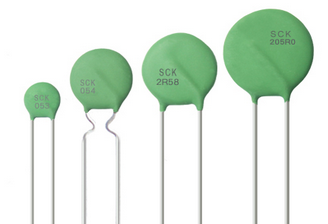

（SCK热敏电阻）

需要资料与样品请联系客服

14.压敏电阻

知识介绍：压敏电阻（VDR）是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压箝位，吸收多余的电流以保护后级器件，一般用于电路的过电压保护。压敏电阻的响应时间为ns级，比气体放电管快，比TVS管稍慢一些。

选型建议：压敏电阻的关键参数有压敏电压、通流容量、漏电流、结电容和响应时间。产品所能承受的冲击数是波形、幅度和间隙时间的函数，当电流波形幅值降低50%时冲击次数可增加一倍，在实际应用中，压敏电阻所吸收的浪涌电流应小于产品的大通流量。

常用型号：HEL14D561K、14K561、FNR-10K182(W)、BK511KD20J-P10、FNR-10K271(W)、FNR-10K102(W)、FNR-10K561(W)、FNR-07K560T、431KD10-A8、FNR-14K621、FNR-14K821、FNR-14K751、14D681K-K、TVR14681、CNR-10D471K、CNR-10D181K、CNR-10D102K、SVC621D-14AFF8、SIOV-S14K320E2、511KD14、471KD14-TG、S14K385E2K1、SIOVS14K320E2

常用品牌：风华高科、松下、TDK、舜全、爱普科斯、辰驹、成都铁达、威世、兴勤、陕西华星、顺络、汕头松田

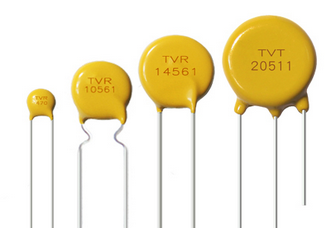

（TVR压敏电阻）

需要资料与样品请联系客服

15.湿敏电阻

知识介绍：湿敏电阻的阻值特性是随着温度的变化而变化，湿敏电阻是由感湿层（或湿敏膜）、引线电极和具有一定强度的绝缘基体组成。常用作传感器，即用于检测湿度。

16.光敏电阻

知识介绍：光敏电阻是一种对光敏感的元件。光敏电阻大多是由半导体材料制成。它利用半导体的光导电特性，使电阻的电阻值随入射光线的强弱发生变化（即当入射光线增强时，它的阻值会明显减小；当入射光线减弱时，它的阻值会显著增大）。

选型建议：光敏电阻的主要参数有：亮电阻、暗电阻、高工作电压、额定功率和灵敏度

17.力敏电阻

知识介绍：力敏电阻是一种能将机械力转换为电信号的特殊元件，它是利用半导体材料的压力电阻效应制成的。主要用于各种张力计、转矩计、加速度计、半导体传声器及各种压力传感器中。

18.气敏电阻

知识介绍：气敏电阻是一种新型半导体元件，这种电阻器是利用金属氧化膜半导体表面吸收某种气体分子时，会发生氧化反应或还原反应而使电阻值改变的特性而制成的。

选型建议：气敏电阻的固有电阻值、灵敏度、分辨率和响应时间是关键参数

19.磁敏电阻

知识介绍：磁敏电阻是一种基于磁阻效应而制作的电阻体，当外加磁场的方向或强度发生变化时，磁敏电阻的阻值相应改变，利用该变化，可精确地测试出磁场的相对位移。常用于磁场强度检测、变换器的控制和电机速度的检测。

选型建议：磁敏电阻的关键参数有:磁阻比、磁阻系数、磁阻灵敏度
