1、 实验设备：

TXT控制器

电源

电线

NTC热敏电阻

LED灯（带灯座）

2、 实验流程：

NTC热敏电阻又称负温度系数热敏电阻，是一类电阻值随温度增大而减小的一种传感器电阻，普遍应用于各种家用电器，包括:温控器、咖啡壶、烤面包机、冰箱、电吹风、天花灯、变压器等设备。

NTC热敏电阻用来测量温度和防止电源启动时产生的浪涌电流。

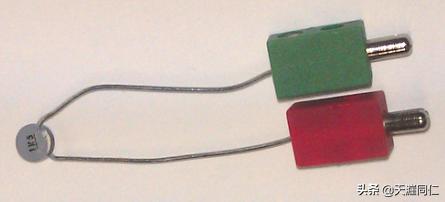

下图是NTC热敏电阻与慧鱼电线插头的连接示意图：

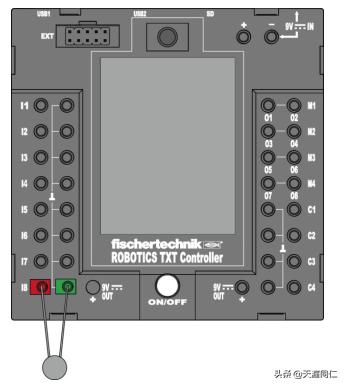

NTC热敏电阻的原理图如下：

NTC电阻是一种无源器件，可以连接到TX控制器上的任何的输入端口（I1至I8）。

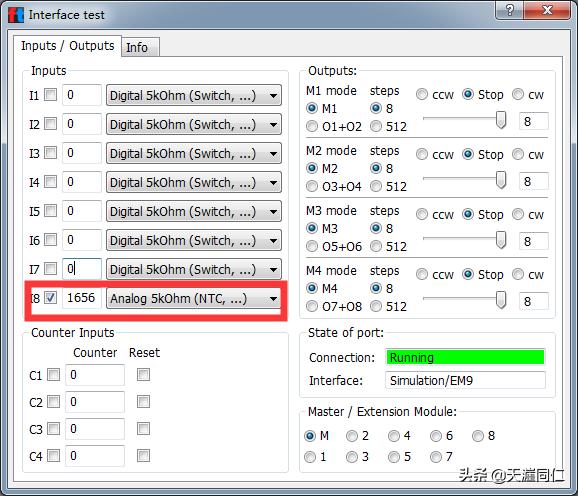

本例中，将NTC电阻连接到TX控制器的I8输入端口，在ROBO Pro软件中设置正确的环境和接口连接方式，然后打开接口测试窗口，在I8输入口类型上选择"Analog 5kohm（NTC，…）"，只有正确的设置与传感器相匹配的类型后，软件才能读取并显示正确的数值。

将NTC热敏电阻插入到TX控制器的I8输入端，然后记录读数（该值为"室内温度值"）。

之后用你的手指捏住NTC热敏电阻，注意当你的身体热度逐渐传导到热敏电阻时，读数会发生什么变化？保持30秒，记录下后的读数（"手指温度值"），然后放开热敏电阻，观察读数是否会回到原来的数值，以及用了多长时间回到原先的数值。

将NTC热敏电阻的插头反向插入TX控制器的输入端，观察管脚反接是否会对NTC热敏电阻的使用产生影响？

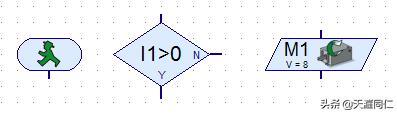

建立新程序，将"开始"模块、"模拟分支"模块和"电机输出"模块拖拽至程序窗口。

复制3个"模拟分支"模块，再复制4个"电机输出"模块。

将其中一个电机模块的动作设置为"Off（停止）"，另外四个电机模块的亮度分别设置为"2"、"4"、"6""8"：

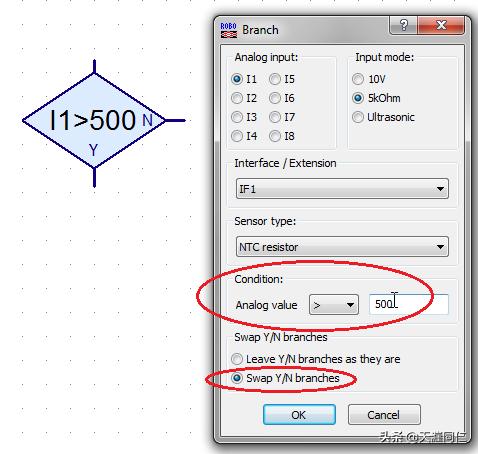

设置第一个"模拟分支"模块的判断数值为刚才所记录下的"室内温度值"减去25（25为误差精度），然后选择交换"Y/N分支"；其他的四个"模拟分支"模块的判断数值分别为"手指温度值"到"室内温度值"的数值区间的4等分区间绝对值，设置交换"Y/N分支"：

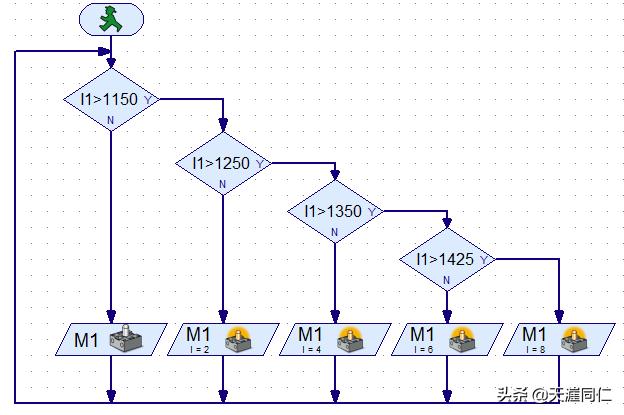

完整的参考程序如下图所示：

测试本程序，程序运行过程中用手捏住NTC热敏电阻30秒，查看LED灯亮度的变化情况。
