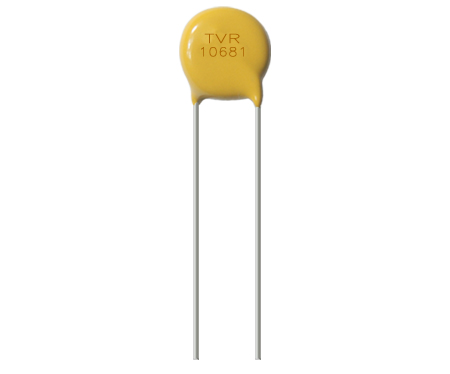

1、考虑到压敏电阻是不可恢复型元件，一旦超过放电电流就是永久性损坏。而压敏电阻失效模式通常是短路，为了防止失效造成的电路起火，一般在每个压敏电阻上串联一个PTC或者保险管，当压敏电阻失效后，会产生热量把保险管熔断。

2、在高频时，应该在压敏电阻上面串联一个高频保险丝，也可以把压敏电阻和气体放电管串联使用，可以互补失效模式，不会引起火灾，为什么压敏电阻与气体放电管串联是合理的？

主要是气体放电管先响应。

因为在高压来临之前，气体放电管的阻抗高达G欧姆级，而压敏电阻只是M欧姆级。即压敏电阻在气体放电管前相当于短路，而气体放电管在压敏电阻前相当于断路。所以当高压来临后气体放电管将先导通，并将放电管两端电压维持在20~50V间，此时气体放电管电阻极小对于压敏电阻相当于短路。这时压敏电阻再动作。

3、选用气体放电管的原则：
1）气体放电管的加入不能影响线路的正常工作，这就要保证气体放电管的直流击穿电压的下限值必须高于线路的大正常工作电压，据此确定所需放电管的标称直流击穿电压值。
2）当过电压消失后，要确保放电管及时熄灭，以免影响线路的正常工作。这就要求放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起放电管的持续导通（即续流问题）。

压敏电阻选型：根据被保护电源电压选择压敏电阻器的规定电流下的电压V1mA。一般选择原则为：
对于直流回路：V1mA≥2.0VDC
对于交流回路：V1mA≥2.2V有效值
