1. 压敏电压是指特定电流(1MA)通过压敏电阻时,在电阻两端所测到的电压值。

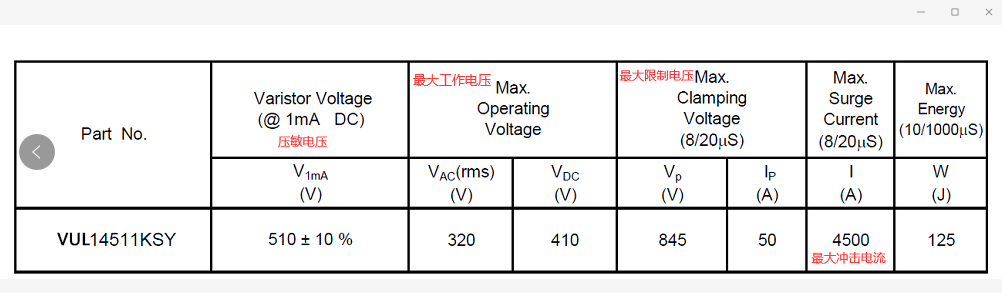

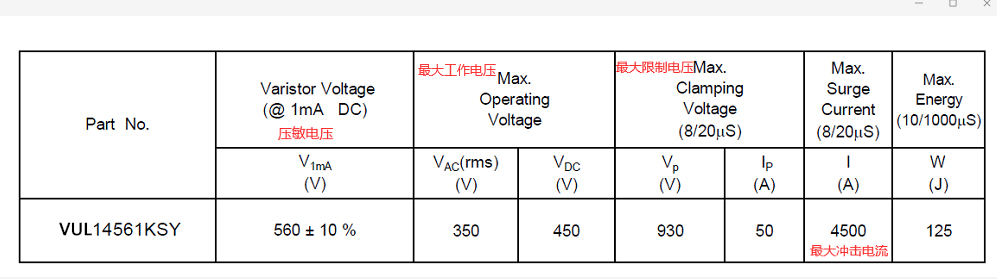

2. 关于压敏选型,例如220V的工作电压,由于电网有波动因素,我们经验的需要,加上一个安全系数。公式:220*1.414=311,得出311V的工作电压,那么选用的压敏工作电压就要大于我们得出的电网工作电压311V。如下图产品TVR14511KSY的工作电压VAC是320V,大于电网工作电压311V,那么我们就可以选用这款压敏电阻。但是根据环境电压波动,可以选用工作电压再大一点的压敏电阻,如下图产品TVR14561KSY,这样就会更保险。

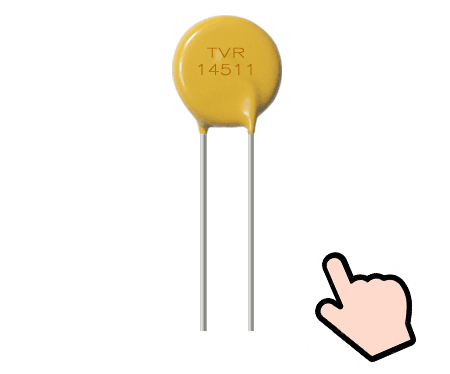

(点击图片转到压敏电阻界面快速选型)
注:200*1.414公式中的1.414安全系数是根据不同地区和环境变化的,电网电压越稳定,这个系数值越小,不稳定的,这个值越大,一般1.5-2.5不等。
3 . 限制电压是指压敏电阻器两端所能承受的高电压值,它表示在规定的冲击电流Ip通过压敏电阻时次两端所产生的电压此电压又称为残压,所以选用的压敏电阻的残压一定要小于被保护物的耐压水平,否则便达不到可靠的保护目的。如上图产品TVR14511KSY冲击电流IP为50A时,那两端的产生的电压为845V,即残压845V。所以两端的被保护器件耐压能力要大于这个值。当然上面这个残压值是在特定冲击电流中测出来的,只是一个参考值,但也是这个产品的残压值。
4. 冲击电流是指以特定的脉冲电流以特定的次数(1次或两次)和特定的时间(每次间隔5分钟)冲击压敏电阻,压敏电阻的变化小于±10%的冲击电流。在实际应用中,电阻的冲击电流一定要大于电路中可能产生的电流。
