冰箱PTC启动器的特点是，在室温下，两端的电阻只有几欧姆到几十欧姆，当电流通过时，两端的电阻会直线上升到几十千欧姆。利用这一特性可以检测PTC电阻是否正常，首先测量两端的电阻，如几欧姆或几十欧姆，然后用吹风机加热，然后测量两端的电阻，看看它是否能上升到几十千欧姆。

如何选择冰箱ptc阻值

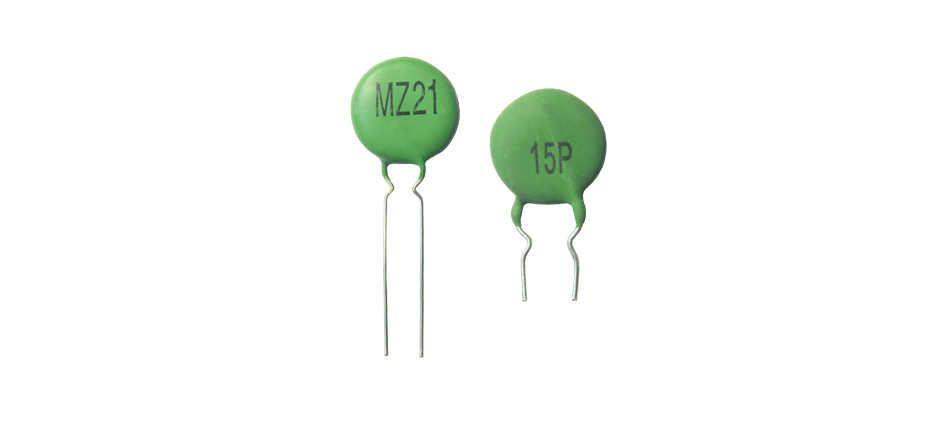

冰箱ptc启动器实际上是一个正温度系数的热敏电阻。它在常温下的组织很小，只有几欧姆左右。由于其低温电阻值很小，冰箱压缩机启动时可为冰压缩机启动绕组提供大电流，帮助压缩机启动。几秒钟后，ptc启动器的电阻因加热而增大，关闭压缩机启动绕阳的电流。

如何测量冰箱ptc？
PTC启动器直接与电机次绕组（启动绕组）串联，然后与电机主绕组并联。AC220V电压加入电机两个绕组后，由于分相作用，两个绕组之间产生相位差，形成椭圆旋转磁场，产生启动扭矩，驱动电机正常运行。之后，由于PTC启动器变成高阻态，启动电路接近断开，只有运行绕组驱动电机运行。

PTC（正温度系数）起动器又称无触点起动器，实际上是正温度系数热敏电阻起动器。当压缩机开始启动时，PTC元件温度较低，电阻较小，可以类似于直通电路。当启动电流增加到正常运行电流的4时～6倍时，大电流使元件温度迅速升高，其电阻值可增加到几个数量级，通过的电流可降低到很小的稳定值，可近似开路。如果您冰箱的PTC热敏电阻损坏了，拿着原来的配件，买一个卖电子元件的地方换。只有5-10元之间。

冰箱PTC电阻要求
海尔冰箱ptc起动器的正温度系数热敏电阻，常温下他的电阻值很低，只有十几欧姆。

冰箱ptc的阻值有多大？
阻值约为2.5度。正常压机绕组之间的阻值约为3-6欧姆。冰箱压缩机分为M/S/C三个引脚。其中MC为运行绕组，线粗，电阻小，一般电阻值为10至20欧元。SC为启动绕组，线细，电阻大，一般为20至40欧元。这两个值都是正常电阻值。左上为操作柱，右上为启动柱，下为公共柱。左上至下为18欧姆；右上至下为25欧姆；左右约44欧姆。三柱对外壳的阻力无限大是正常的。120w冰箱压缩机配备1000欧姆PTC17欧姆启动器。
