热敏电阻作为一种常见的电子元件，广泛应用于温度测量和控制领域。正确选择合适的热敏电阻型号和参数对于系统的稳定性和精度至关重要。源林电子将为您详细介绍热敏电阻的选型原则和常见参数，帮助您更好地应对电路设计中的应用。

1.首先，让我们来看看如何选择适合的热敏电阻型号。在进行选型之前，我们需要考虑以下几个关键因素：

测量温度范围

热敏电阻的测量范围通常在-55°C至+150°C之间，不同型号的热敏电阻具有不同的温度范围。因此，在选型时需根据实际应用场景来确定所需的温度测量范围。

敏感度

热敏电阻的敏感度指的是单位温度变化下电阻的变化量。不同型号的热敏电阻具有不同的敏感度，通过对敏感度的选择，可以实现更好的温度测量精度。常用的有1%，3%，5%，10%，15%的精度选择。

稳定性

热敏电阻的稳定性是指其在长期使用过程中电阻值的变化程度。为保证系统的精度和可靠性，选择具有较好稳定性的热敏电阻非常重要。

温度响应时间

热敏电阻的温度响应时间决定了系统对温度变化的响应速度。在某些应用场景中，较快的温度响应时间可以帮助系统更及时地做出反应。

电阻值

热敏电阻的电阻值决定了其在不同温度下的电阻大小。根据需要选择合适的电阻值，以满足应用要求。

材料

热敏电阻的材料决定了其温度-电阻特性曲线的形状。常见的热敏电阻材料有铂铑合金、镍铁合金等，不同材料具有不同的特性和应用范围。

封装形式

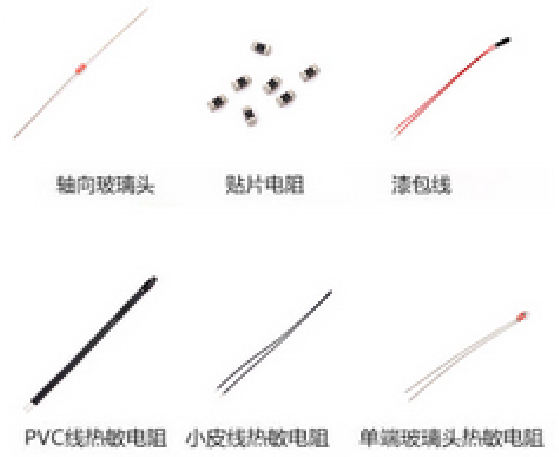

热敏电阻的封装形式有多种，例如贴片式、插件式等。选择合适的封装形式可以方便安装和维护。

（贴片式，插件式）

2.其次热敏电阻的参数包括额定电阻、温度系数、额定功率、实际阻值、材料常数、电阻温度系数、时间常数、额定工作电流、测量功率、工作温度、开关温度等。以下是对这些参数的详细解释：

额定电阻（R25）

在标准温度25℃下，热敏电阻的电阻值。这是电阻-温度曲线的基准点。

温度系数（B值）

衡量热敏电阻灵敏度的重要参数，定义了电阻值与温度变化之间的关系。B值越大，热敏电阻对温度的响应越灵敏。

额定功率（Pd）

在25℃环境温度下，热敏电阻所能承受的大功率。超过额定功率可能会导致热敏电阻过热甚至烧毁。

实际阻值RT

在一定的温度条件下所测得的电阻值。

材料常数

描述热敏电阻材料物理特性的参数，也是热灵敏度指标，B值越大，表示热敏电阻器的灵敏度越高。

电阻温度系数αT

表示温度变化1℃时的阻值变化率，单位为%/℃。

时间常数τ

热敏电阻器是有热惯性的，时间常数就是一个描述热敏电阻器热惯性的参数。

额定工作电流IM

热敏电阻器在工作状态下规定的名义电流值。

测量功率Pc

在规定的环境温度下，热敏电阻体受测试电流加热而引起的阻值变化不超过0.1%时所消耗的电功率。

工作温度Tmax

在规定的技术条件下，热敏电阻器长期连续工作所允许的温度。

开关温度tb

PTC热敏电阻器的电阻值开始发生跃增时的温度。

在选型过程中，建议联系源林获取的热敏电阻型号和参数手册，详细了解各项参数的意义和影响。同时，根据具体应用要求，结合系统的稳定性、精度和响应速度等方面的考虑，选择佳的热敏电阻型号和参数。正确选型热敏电阻是保证系统性能和精度的重要一步。在选择热敏电阻型号时，需考虑温度范围、敏感度、稳定性和温度响应时间等因素。此外，还需关注热敏电阻的电阻值、材料和封装形式等参数。通过充分了解和综合考虑这些因素，相信您能选择到合适的热敏电阻，为系统性能提供稳定可靠的温度测量和控制。
