热敏电阻,作为一种敏感于温度变化的半导体器件,在现今科技领域中扮演着至关重要的角色。无论是在家用电器中用于温度控制,还是在工业生产中监测和调节热工过程,热敏电阻的应用都无处不在。然而,很多人对这一看似简单的元件背后的制作材料和原理所知甚少。今天,源林电子将带大家一探究竟,详细解析热敏电阻的材料制作以及它们的应用。热敏电阻并不是由单一的材料构成,而是由多种材料按照特定的配比和工艺制成。热敏电阻的种类很多,主要可以分为两大类:负温度系数热敏电阻和正温度系数热敏电阻。

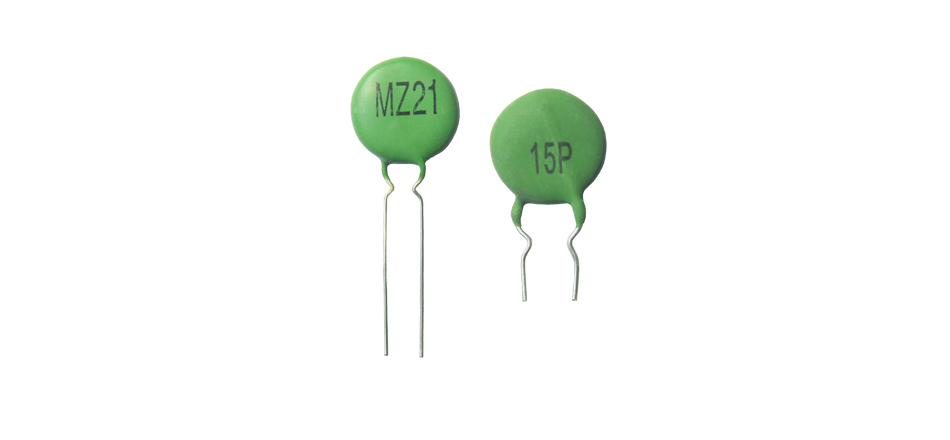

(NTC负温度热敏电阻)
热敏电阻材料
NTC热敏电阻主要是由过渡金属的氧化物(如锰、铜、硅、钴、铁、镍、锌等)构成的混合氧化物半导体,通过特殊的工艺烧结而成。这些过渡金属的氧化物在混合时会形成复杂的尖晶石结构或多种微晶结构,这种结构赋予热敏电阻在温度变化下电阻值明显变化的特点,即温度上升时,电阻值下降。PTC热敏电阻的材料则与NTC有所区别,它们通常是由钛酸钡(BaTiO3)等铁电材料制作的。钛酸钡在一定温度范围内会展现出正温度系数特性,这意味着当温度上升时,材料的电阻值也会随之增加。此外,还有以聚合物为主体的PTC热敏电阻,这种热敏电阻是将导电的碳黑或金属粉末均匀分散于聚合物基质中,随着温度升高,聚合物中的导电路径会因为热膨胀而断开,从而引起电阻急剧上升。
制作工艺
了解了热敏电阻的材料构成后,我们再来看看它们的制作工艺。制作热敏电阻首先需要将上述原材料经过精确配比,然后使用球磨等方法充分混合均匀,之后按照产品要求进行压制成型,形成所需的形状和尺寸。接下来,通过高温烧结,原材料会发生物理和化学变化,终形成具有热敏特性的陶瓷体。烧结过程是制作热敏电阻中非常关键的一步,烧结的温度、气氛和时间都会对热敏电阻的特性产生显著影响。例如,过高的烧结温度可能导致热敏电阻的老化加速,而烧结时间不足则可能造成热敏电阻内部结构不稳定,导致性能不稳定。
应用领域
热敏电阻在应用上也是十分广泛的。在家电产品中,NTC热敏电阻常常用于空调、冰箱、热水器等产品的温度感应,确保设备在适宜的温度范围内正常工作。自动控温电热毯,以及相对精密的医疗设备比如体温计、血糖仪等,也都离不开NTC热敏电阻的精确测温。在汽车工业中,NTC热敏电阻更是用于车辆引擎冷却液温度感测、空气温度感测等多个方面。而PTC热敏电阻,则通常应用在电路保护与加热器中。在过电流保护场合,PTC可以作为一种自复式保险丝来使用;在加热器中,PTC材料特性的应用,可以使加热器在达到一定温度后自动停止或降低加热功率,有效防止过热。

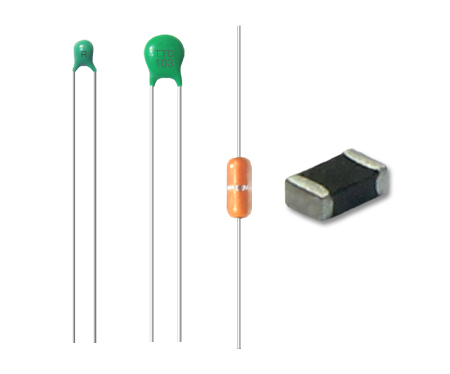

(PTC正温度热敏电阻)
